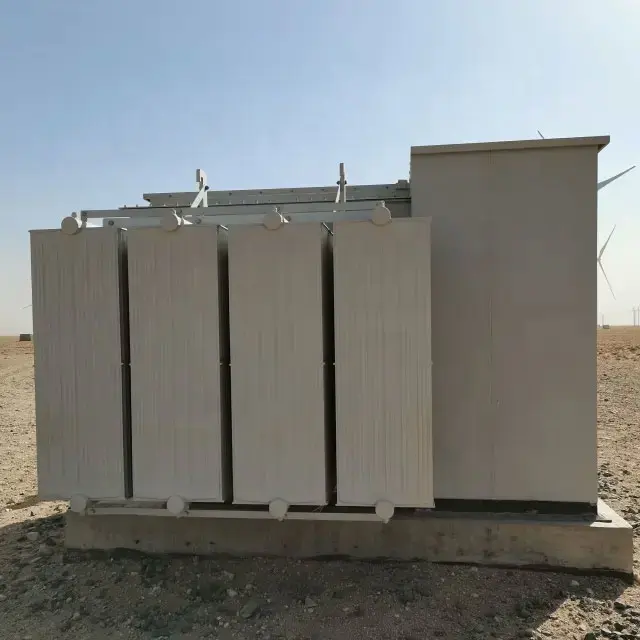

Шангај индустриски трансформатор копродукции, Ltd.бил вклучен во дискусии за електротехничкиот систем каде што наТрансформатор за енергија од ветер од 1600 kVAодносот на напонот игра клучна улога во интеграцијата на мрежата и стабилната конверзија на енергијата од турбините.
Во системите за енергија од ветер, трансформаторите не се само пасивна опрема; тие се врската помеѓу променливиот излез на генератор и стабилните барања на мрежата. Еден од најважните технички параметри во овој процес е односот на напонот, особено во единиците со среден до голем капацитет како што е системот за напонски сооднос на трансформаторот на енергија од ветер. Разбирањето како функционира овој сооднос помага да се објасни како електричната енергија произведена од ветер станува компатибилна со преносните мрежи.
Односот на напонот во трансформаторот се однесува на односот помеѓу примарниот напон (влезна страна) и секундарниот напон (излезна страна). Во едноставни термини, тој дефинира колку напонот е зголемен или намален.
За трансформатор за моќност на ветер од 1600 kVA, овој однос се одредува според бројот на вртења во примарните и секундарните намотки. Основниот принцип е:
- Повеќе врти на секундарната страна → поголем излезен напон
- Помалку вртења на секундарната страна → помал излезен напон
Оваа врска се изразува преку односот на вртежи на трансформаторот:
Сооднос на напон = примарен напон / секундарен напон = примарни кривини / секундарни свиоци
Во примената на енергијата од ветер, ова станува особено важно бидејќи излезот на турбината е променлив и мора да се засили или прилагоди пред да се внесе во мрежата.
Ветерните турбини вообичаено генерираат електрична енергија на средно или ниско напонско ниво. Сепак, електричните мрежи работат на многу повисоки преносни напони за ефикасност на долги растојанија.
Односот на напонот на трансформаторот на енергија од ветер од 1600 kVA гарантира дека оваа конверзија се одвива непречено, без прекумерна загуба на енергија или нестабилност.
Главните причини за неопходна конверзија на напон:
- Излезот на турбината на ветер флуктуира поради промените во брзината на ветерот
- Мрежните системи бараат стабилни нивоа на напон
- Преносот на долги растојанија бара висок напон за да се намалат загубите
- Системите за електрична заштита се потпираат на стандардизирани опсези на напон
Без соодветна трансформација на напонот, интеграцијата на енергијата на ветерот во мрежата би била неефикасна и нестабилна.
Додека точните конфигурации варираат во зависност од барањата на проектот и стандардите на мрежата, вообичаеното поставување за ветерен трансформатор од 1600 kVA може да вклучува чекор на напон од среднонапонски нивоа до нивоа на дистрибуција или пренос.
| Страна на трансформаторот | Типично ниво на напон | Функција |
| Примарна страна | 0,69kV – 1,14kV | Собирање на излезни турбини на ветер |
| Секундарна страна | 10kV – 35kV | Интеграција во мрежа или пренос на трафостаница |
Овој чекор напред е она што му овозможува на напон сооднос на трансформаторот на енергија од ветер од 1600 kVA за ефикасно да ги премостува системи за производство и пренос.
Внатре во трансформаторот, трансформацијата на напонот не е електронска - таа е електромагнетна.
Кога наизменичната струја тече низ примарното намотување, тоа создава магнетно поле во железното јадро. Ова магнетно поле предизвикува напон во секундарното намотување. Разликата во вртењата на серпентина го одредува конечното ниво на напон.
Поедноставена врска е:
- Ако секундарните намотки се 10 пати поголеми од примарните → напонот се зголемува приближно 10 пати
- Ако секундарните намотки се помали → напонот пропорционално се намалува
Оваа физичка структура е причината зошто прецизноста на дизајнот на трансформаторот е критична во системите за енергија од ветер.
За разлика од стабилните индустриски извори на енергија, системите за енергија од ветер воведуваат единствени оперативни услови:
- Брзи флуктуации на влезната моќност
- Честа работа со делумно оптоварување
- Изложеност на стрес на надворешната средина
- Барања за синхронизација на мрежата
A Трансформатор за енергија од ветер од 1600 kVAодносот на напонот мора да остане стабилен во овие услови. Дури и малите отстапувања во однесувањето на односот на напонот може да влијаат на синхронизацијата на мрежата или да предизвикаат загуба на енергија.
За да се справи со ова, дизајнот на трансформаторот често вклучува:
- Засилени системи за изолација
- Подобрена термичка стабилност
- Прецизна контрола на намотување
- Засилена електромагнетна заштита
Односот на напонот не е само за конверзија - тоа директно влијае на ефикасноста.
Ако соодносот не е соодветно усогласен со системските барања, може да се појават неколку проблеми:
- Зголемени загуби на бакар во намотките
- Поголемо производство на топлина
- Нестабилност на напонот на мрежниот интерфејс
- Намалена севкупна ефикасност на пренос на енергија
Во системите за енергија од ветер, дури и малите загуби на ефикасност може да станат значителни со текот на времето поради континуираното работење. Затоа, точната контрола на односот на напонот на трансформаторот на енергија од ветер од 1600 kVA е од суштинско значење за долгорочна стабилност на перформансите.
Постојат неколку заблуди кои често се поврзуваат со однесувањето на напонот на трансформаторот:
1. Односот на напонот се менува автоматски со оптоварување
Во реалноста, односот на напонот е фиксиран со дизајн. Не се менува со оптоварување, иако излезниот напон може малку да флуктуира поради внатрешната импеданса.
2. Повисокиот однос на напонот секогаш значи подобри перформанси
Не мора. Односот мора да одговара на системските барања. Неправилниот избор на сооднос може да доведе до некомпатибилност на мрежата.
3. Односот на напонот влијае само на напонот, а не на струјата
Всушност, напонот и струјата се обратно поврзани во работата на трансформаторот. Промената на нивото на напон, исто така, пропорционално ја менува струјата.
Современите трансформатори на енергија од ветер се потпираат во голема мера на прецизно инженерство за одржување на стабилноста на односот на напонот во текот на долгите работни векови.
Факторите на дизајнот вклучуваат:
- Точност на геометријата на намотување
- Магнетни својства на јадрото на материјалот
- Конзистентност на изолацијата
- Контрола на термичка експанзија
Во производните средини како оние развиени од Shanghai Industrial Transformer Co., Ltd., овие дизајнерски елементи се внимателно усогласени за да се осигура дека трансформаторот работи сигурно во услови на фарма на ветер.
Во реалните ветерни електрани, стабилноста на односот на напонот влијае на неколку оперативни аспекти:
- Брзина на синхронизација на мрежата
- Конзистентност на квалитетот на енергијата
- Животниот век на опремата во трафостаниците
- Одговор на системот при флуктуации на ветерот
Добро усогласениот сооднос на напонскиот трансформатор на енергија од ветер од 1600 kVA помага да се осигура дека енергијата собрана од турбините на ветер непречено се пренесува во регионални или национални мрежи без непотребни загуби при конверзија.
Односот на напонот во трансформаторот на ветер од 1600 kVA не е само теоретски параметар - тој е основен оперативен принцип кој дефинира како енергијата на ветерот се прилагодува за користење на мрежата.
Контролира како напонот се зголемува од нивоата на производство на турбини до нивоа подготвени за пренос, обезбедувајќи компатибилност, ефикасност и стабилност во системите за обновлива енергија. Преку електромагнетната индукција и прецизно дизајнираните соодноси на намотување, трансформаторот одржува постојани перформанси дури и при флуктуирачки услови на ветер.
Како што енергијата на ветерот продолжува да се шири на глобално ниво, разбирајќи го однесувањето наТрансформатор за енергија од ветер од 1600 kVAсоодносот на напонот останува суштински за дизајнирање стабилни и ефикасни енергетски системи, особено во големи проекти за интеграција на обновливи извори поддржани од производители како што се Шангај индустриски трансформатор копродукции, Ltd.
