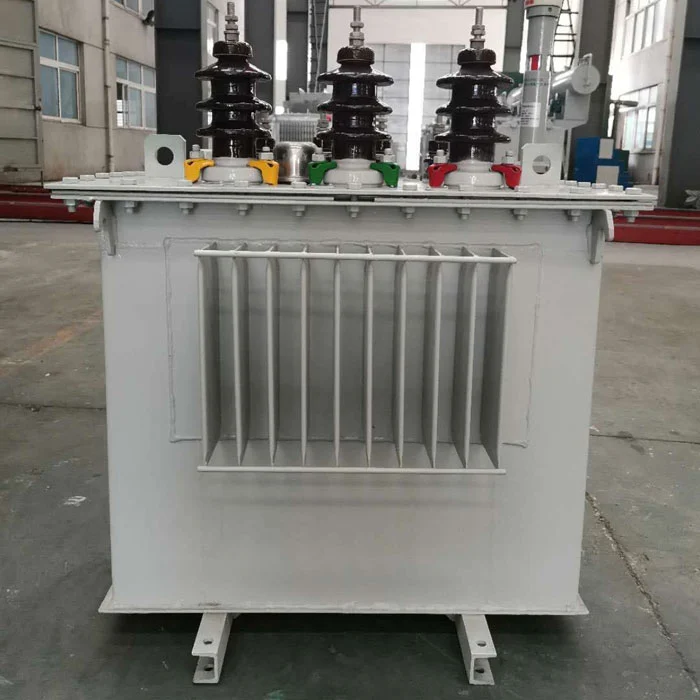

SGOB Ефективна дисипација на топлина 100 kVA Дистрибутивен трансформатор Извозот на снабдување од Кина е дизајниран за стабилна термичка контрола при континуирано оптоварување. Со оптимизирано ладење со циркулација на маслото и јадро од силиконски челик со ниски загуби, тој обезбедува ефикасно управување со топлината, намалено трошење енергија и сигурна работа за комерцијалните и индустриските енергетски мрежи.
СГОБЕфективна дисипација на топлина 100 kVA дистрибутивен трансформатор Извозникот е дизајниран со практичен начин на размислување за работа на терен, нагласувајќи го температурното однесување, приспособливоста на оптоварувањето и стабилноста на долг циклус, наместо податоци за перформансите само за лабораторија.
Во многу стандардни дистрибутивни трансформатори, топлината главно се управува преку основната конвекција на маслото без оптимизирани патеки за внатрешен проток. Ова често доведува до локализиран пораст на температурата при континуирано оптоварување.
SGOB го подобрува ова со фокусирање на оптимизација на патеката на топлина:
- Ги намалува застојаните нафтени зони во структурата на резервоарот
- Го подобрува насочен проток на масло во каналите за намотување
- Ја подобрува ефикасноста на пренос на топлина од серпентина на масло
- Го контролира формирањето на жариште при долготрајно оптоварување
- Ја стабилизира кривата на пораст на температурата наместо краткорочна контрола на врвот
Во споредба со конвенционалните модели, клучното подобрување не е „повеќе ладење“, туку поконтролирана термичка дистрибуција.
Трансформаторот за дистрибуција SGOB Ефективна дисипација на топлина 100 kVA е дизајниран врз основа на реални средини за инсталација како што се комерцијални згради, мали фабрики и надворешни трафостаници.
Структурни моменти:
- Засилена поддршка за намотување за намалување на деформацијата при термичка експанзија
- Оптимизирано растојание на серпентина за подобрување на пенетрацијата на маслото
- Механички систем за заклучување за намалување на поместувањето предизвикано од вибрации
- Структура на резервоарот дизајнирана за конзистентна конвекциона циркулација
- Подобрена стабилност на запечатување за да се спречи термичко стареење поврзано со влага
Оваа структура е насочена кон долгорочна доверливост на теренот наместо краткорочни перформанси на тестот.
Наместо само да го зголемува капацитетот за ладење, SGOB ја намалува топлината на изворот на производство.
Инженерски пристап:
- Силиконскиот челик со висока пропустливост ја намалува загубата на магнетизирачка струја
- Распоредот на бакарната намотка го минимизира отпорот на загревање
- Структурата на јадрото во чекор го подобрува балансот на дистрибуција на флукс
- Намалено хармониско загревање при променливи услови на оптоварување
- Намалување на загубата на вртложни струи преку оптимизирана обработка на ламиниране
Оваа стратегија „прво намалете ја топлината, а потоа исфрлете ја“ ја подобрува ефикасноста поефикасно од надградбите само за ладење.
Во споредба со сув тип или основни вентилирани трансформатори, потопувањето во масло носи јасни термички предности:
Предности на системот потопен во масло SGOB:
- Маслото делува и како изолација и како медиум за пренос на топлина
- Побрзо ширење на топлината во споредба со системите за воздушно ладење
- Постабилна температура при врвни циклуси на оптоварување
- Подобра толеранција на преоптоварување при краткорочна голема побарувачка
- Помал ризик од дефект на изолацијата поради скокови на температурата
Ова го прави посоодветен за нестабилни или флуктуирачки оптоварувања.
Материјалното инженерство игра клучна улога во перформансите на дисипација на топлина:
- Основен материјал: силиконски челик ориентиран кон зрно со ниска загуба
- Проводник: бакар без кислород со стабилна отпорност на топлина
- Изолација: композитен систем масло-хартија со топлинска издржливост
- Запечатување: гума против стареење за одржување на стабилноста на внатрешниот притисок
- Структурен челик: армирано тело на резервоарот за рамнотежа на топлина и притисок
Сите материјали се проверуваат преку дојдовна инспекција усогласена со ISO9001 системската контрола.
| Модел | Капацитет (kVA) | ВН (kV) | LV (kV) | Загуба без оптоварување (kW) | Импеданса (%) | Тежина (кг) | Димензии (мм) |
| S11-M-50/10 | 50 | 6–20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6–20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6–20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6–20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
СГОБЕфективна дисипација на топлина 100 kVA дистрибутивен трансформаторе погоден за корисници кои бараат стабилно долгочасовно работење со минимални температурни флуктуации.
Типични околини за апликација:
- Малопродажни и комерцијални системи за дистрибуција на електрична енергија
- Мали производствени и преработувачки работилници
- Урбани станбени трансформаторски станици
- Објекти за лесна индустриска автоматизација
- Инфраструктурни помошни електроенергетски системи
- Околини со мешано оптоварување со чести варијации на оптоварувањето
Неговиот дизајн за термичка стабилност е особено корисен во средини со висока температура на околината или ограничена вентилација.
Повеќето конвенционални трансформатори главно се потпираат на пасивна циркулација на маслото без оптимизирана архитектура на внатрешен проток, што може да создаде нерамномерна распределба на температурата.
SGOB го подобрува ова со фокусирање на три вистински оперативни празнини:
- Нерамномерна распределба на топлина во структурите за намотување
- Бавен пренос на топлина при континуирано големо оптоварување
- Недоволна термичка стабилност при флуктуација на оптоварувањето
Трансформаторот за дистрибуција од 100 kVA ги решава овие проблеми со редизајнирање на внатрешните патеки за проток на масло и зајакнување на конзистентноста на пренос на топлина, наместо едноставно да ја зголемува дебелината на материјалот или големината на резервоарот.
SGOB е произведен од Shanghai Industry Transformers Co., Ltd., со интегрирана производствена способност:
- 40.000 m² модерна производствена база
- ЦПУ линии за сечење и редење силиконски челик
- Автоматизирани системи за намотување и вакуумско сушење
- Лаборатории за тестирање на електрични перформанси
- Целосна усогласеност со стандардите IEC60076 и GB1094
Компанијата се фокусира на стабилно масовно производство за глобални инфраструктурни проекти наместо на изолирани сопствени единици.
Секоја единица од 100 kVA дистрибутивен трансформатор се подложува на повеќестепена валидација:
- Тестирање на пораст на температурата при услови на целосно оптоварување
- Проверка на ефикасноста на циркулацијата на маслото
- Јачина на изолација и тестирање на диелектрик
- Проценка на механичкиот стрес на краток спој
- Мерење на загуби (без оптоварување и загуба на оптоварување)
Ова обезбедува постојано термичко однесување пред пратката.
СГОБЕфективна дисипација на топлина 100 kVA дистрибутивен трансформаторе позициониран како решение за дистрибуција оптимизирано за термичка стабилност. Наместо да се потпира на конвенционалните претпоставки за ладење, ја подобрува внатрешната контрола на протокот на топлина, го намалува греењето предизвикано од загуби и ја подобрува рамномерноста на температурата, што го прави погоден за долгорочни комерцијални и индустриски системи за дистрибуција на електрична енергија кои бараат стабилна работа и намалена зависност од одржување.
