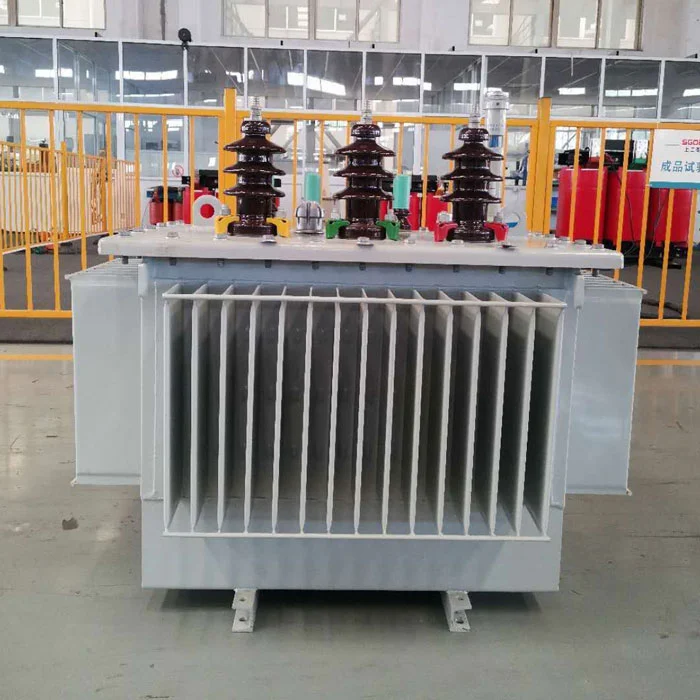

Шангај индустриски трансформатор копродукции, ООД снабдува 80 kVA трансформатор потопено во масло за комерцијална дистрибуција на енергија. Примарна примена: намалување од 10kV/20kV на 0,4kV за комерцијални објекти. Загуба без оптоварување 0,18 kW, загуба на оптоварување 1,05 kW. Годишен трошок за електрична енергија прибл. 420 долари со 50% просечно оптоварување. Вкупна тежина од 540 кг.
Производител:Шангај индустриски трансформер копродукции, ООД (Est. 2007)
НаТрансформатор со потопување во масло од 80 kVA за комерцијална дистрибуција на енергијае вообичаена спецификација за мали до средни комерцијални објекти, вклучувајќи продавници (300-500 m²), клиники во заедницата, мали хотели (20-30 соби) и работилници за лесно производство со вкупно поврзано оптоварување помеѓу 150-250 ампери на 0,4 kV.
| Тип на опрема | Количина | Подвкупно оптоварување (kVA) |
|---|---|---|
| LED осветлување (по 100 W) | 100 тела | 10 |
| HVAC (ладење од 5 kW секој) | 4 единици | 20 |
| Лифт (7,5 kW) | 1 единица | 8 |
| Системи за продажни места + ИТ | 10 работни станици | 5 |
| Ладење (комерцијални ладилници) | 6 единици | 12 |
| Разни продажни места | - | 15 |
| Вкупно типично оптоварување | 70 kVA | |
| Безбедносна маржа | 10 kVA |
Овој 80 kVA трансформатор потопен со масло за комерцијална дистрибуција на енергија ја поддржува горенаведената типична комерцијална мешавина со резерва на капацитет од 10-15% за идно проширување.
| Номинален капацитет | 80 kVA |
| Примарен напон | 10 ±2×2,5% / 20 kV |
| Секундарен напон | 400V / 230V трифазен |
| Фреквенција | 50 Hz |
| Група за поврзување | Dyn11 (стандарден) |
| Загуба без оптоварување (мерено) | ≤0,18 kW (типично 0,176-0,179) |
| Губење на товарот @75°C | ≤1,05 kW |
| Импеданса | 4% |
| Струја без оптоварување | ≤1,7% (типично 1,5-1,6%) |
| Вкупна маса | 540 kg (маса на масло приближно 105 kg) |
| Димензии на испорака | 950 × 600 × 1250 мм (со гајба) |
| Метод на ладење | ОНАН (масло природен воздух природен) |
| Ниво на бучава на растојание од 1 m | ≤55 dB(A) |
| Параметар | Просек на фабрички тестови | IEC граница | Статус |
|---|---|---|---|
| Загуба без оптоварување | 0,177 kW | 0,20 kW (макс) | 11,5% под границата |
| Загуба на оптоварување | 1,04 kW | 1,10 kW | 5,5% под границата |
| Струја без оптоварување | 1,55% | 2,0% | 22,5% под границата |
Основа на пресметка: Трансформатор од 80 kVA кој работи со 50% просечно оптоварување (40 kVA), фактор на моќност 0,85, работни часови 5,840 часа/година (16h/ден × 365 дена), стапка на електрична енергија 0,12 $/kWh.
| Тип на загуба | Моќност (kW) | Годишна енергија (kWh) | Годишен трошок |
|---|---|---|---|
| Загуба без оптоварување (24/7) | 0.18 | 1.577 | 189 долари |
| Загуба на оптоварување (при 50% оптоварување) | 1,05 × (0,5)² = 0,26 | 1.518 | 182 долари |
| Вкупно | 0,44 просечно | 3.095 | 371 долари |
При 60% просечно оптоварување (48 kVA), годишните трошоци се зголемуваат на приближно 440 долари.
Комерцијалните трансформатори често се инсталираат во близина на зафатени простори. Извори на бучава и ублажување во оваТрансформатор со потопување во масло од 80 kVA за комерцијална дистрибуција на енергија:
| Извор на бучава | Придонес | Ублажување во овој модел |
|---|---|---|
| Магнетострикција на јадрото | 70% | Густината на флукс е намалена на 1,65 Т (наспроти стандардот 1,70 Т) |
| Вентилатор за ладење (ако е опремен) | 0% | Нема навивачи - само ОНАН |
| Вибрации на резервоарот | 20% | Анти-вибрациони влошки помеѓу јадрото и резервоарот |
| Магнетно брмчење | 10% | Степени споеви на јадрото |
| Тип на објект | Типична максимална побарувачка | Препорачана оцена | Зошто |
|---|---|---|---|
| Мала продавница (200м²) | 25-35 kVA | 50 kVA | 80 kVA преголеми |
| Супермаркет (500м²) | 55-70 kVA | 80 kVA | Одговара на типично оптоварување |
| Мал хотел (25 соби) | 50-65 kVA | 80 kVA | Овозможува врвни оптоварувања со наизменична струја |
| Здравствена клиника во заедницата | 40-60 kVA | 80 kVA | Маржа на пренапони за медицинска опрема |
| Продавница за лесни машини (3-5 машини) | 50-75 kVA | 80 kVA | Струја за стартување на моторот |
| Деловна зграда (1500m²) | 60-85 kVA | 100 kVA | Гранична линија од 80 kVA |
Ако вашата максимална побарувачка надминува 70 kVA за повеќе од 4 континуирани часа, наместо тоа изберете 100 kVA.
| Услов | Оваа единица од 80 kVA | Белешки |
|---|---|---|
| Потребна е подна површина | 0,45 m² (870×510 mm) | Плус 600мм преден пристап |
| Вчитување на подот | 540 кг + складиште за масло | Минимум 1.000 kg/m² |
| Висина на таванот | Минимум 2,2 m | За пристап до черупка |
| Отвор за вентилација | Влез + излез од 0,15 m² | Природна конвекција |
| Противпожарна заштита | Соба во согласност со IEC 60076-12 | Задолжително за внатрешно наполнето масло |
| Ослободување од запаливи материи | 1,5 м | Според NFPA 70 |
Секој 80 kVA трансформатор потопен со масло за комерцијална дистрибуција на енергија испорачува тест извештај кој ги содржи овие измерени вредности (не само „поминува/неуспешно“):
Купувачите добиваат PDF извештај со сериски број што може да се следи до производната серија.
Шангај Industrial Transformer Co., Ltd. испорача 47 единици од 80 kVA (S11-M-80/10) помеѓу јануари 2024 и јануари 2026 година.
Овие единици беа испорачани на клиентите во Филипини (12 единици), Индонезија (8 единици), Нигерија (6 единици), Виетнам (5 единици) и домашна Кина (16 единици). Информациите за контакт за референтните клиенти може да се обезбедат според договорот за доверливост.
ОваТрансформатор со потопување во масло од 80 kVA за комерцијална дистрибуција на енергијаиспорачува фабрички измерена просечна загуба без оптоварување од 0,177 kW, ниво на бучава ≤55 dB(A) и нула барања за гаранција кај 47 испорачани единици. Погоден е за супермаркети, мали хотели и лесни комерцијални објекти кои бараат услуга од 150-250 А на 0,4 kV.
