Витална компонента на електричните системи,суви трансформаторисе користат интензивно во комерцијални, станбени и индустриски услови. На сувите трансформатори не им е потребно изолационо масло за ладење на неговите делови како што бараат трансформаторите наполнети со масло. За да се обезбеди безбедно и ефективно функционирање, тие наместо тоа се потпираат на алтернативни техники за дисипација на топлина. Овде, го испитуваме управувањето со дисипација на топлина на сувите трансформатори.
1. Механизам за ладење на воздухот
Примарниот метод на дисипација на топлина во суви трансформатори е ладење на воздухот. Намотките и јадрото на трансформаторот се дизајнирани со материјали и структури кои овозможуваат природен воздух да тече слободно околу нив. Овој воздух ја апсорбира топлината генерирана за време на работата и ја носи, одржувајќи оптимална температура во рамките на трансформаторот.
а. Природна вентилација
Во многу случаи, сувите трансформатори се поставуваат во проветрени куќишта или отворени области каде природниот проток на воздух го олеснува дисипацијата на топлина. Дизајнот на трансформаторот често вклучува отвори или канали кои ја максимизираат изложеноста на воздух.
б. Присилно ладење на воздухот
За поголем или голем капацитетсуви трансформатори, присилно ладење на воздухот може да се користи. Вентилаторот или вентилаторите се инсталирани за да го зголемат протокот на воздух околу компонентите на трансформаторот, подобрување на отстранувањето на топлината и да се обезбеди конзистентно ладење под тешки товари.
2. Материјали за изолација
Сувите трансформатори користат изолациски материјали со висока температура, како што е епоксидна смола или лиена смола за да ги обвиткаат намотките. Овие материјали се одлични топлински спроводници и можат да издржат високи температури без да се деградираат. Распрснувајќи ја топлината од намотките, тие спречуваат прегревање и обезбедуваат долговечност на трансформаторот.
3. Термички дизајн на компоненти
Собранието на јадрото и серпентина во сув трансформатор се дизајнирани да го минимизираат производството на топлина и да ја зголемат дисипацијата. Ламинираните јадра ги намалуваат загубите на енергија (познати како загуби од јадрото), кои се значаен извор на топлина. Покрај тоа, намотките се стратешки распоредени за да се овозможи подобар проток на воздух и да се минимизираат жариштата.
4. Употреба на облоги отпорни на топлина
Намотките во сувите трансформатори често се обложени со лакови или бои отпорни на топлина. Овие облоги не само што обезбедуваат изолација, туку и ја подобруваат дисипацијата на топлината со олеснување на преносот на топлина во околниот воздух.
5. Надворешни системи за ладење
Во средини каде природно или присилно воздушно ладење е недоволно, може да се користат дополнителни надворешни системи за ладење. Тие вклучуваат клима уреди или разменувачи на топлина кои ја регулираат температурата на околината околу трансформаторот, спречувајќи прегревање дури и во екстремни услови.
Придобивки од системите за ладење за суви трансформатори
- Безбедност за животната средина: Сувите трансформатори се побезбедни за трчање и со помала веројатност да протекуваат или истураат масло затоа што не го користат.
Намалено одржување: Во споредба со ладењето засновано на нафта, системите за ладење на воздухот бараат помалку одржување, што ги намалува трошоците за работа.
Безбедност на пожари: Веројатноста за опасности од пожар е многу намалена кога нема присутно запаливо масло.
Како заклучок
Сувите трансформатори користат мешавина од термички дизајн, супериорни материјали за изолација и ладење на воздухот за да ја расипат топлината. Овие решенија гарантираат ефикасно функционирање, додека ги намалуваат потребите за одржување и нивните негативни ефекти врз животната средина. Знаејќи како сувите трансформатори се справуваат со топлината ја истакнува нивната сигурност и применливост за низа ситуации, особено во урбаните и индустриските средини каде што ефикасноста и безбедноста се клучни.

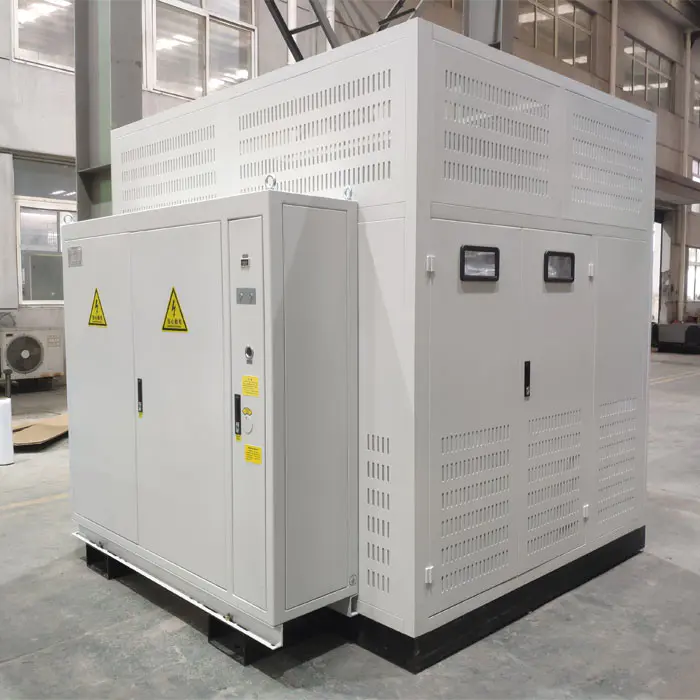

ScorСув трансформатор, врвен електричен трансформатор дизајниран за современи системи за дистрибуција на електрична енергија, каде што сигурноста, ефикасноста и безбедноста се огромни. За разлика од трансформаторите што се зголемуваат на нафта, сувите трансформатори користат систем за изолација базиран на епоксидна смола, елиминирајќи ја потребата за изолациско нафта и нудат низа придобивки. Пресметајте ја нашата веб-страница на www.sgobtransformer.com за да дознаете повеќе за нашите производи. За прашања, можете да ни стигнете на enquiry@sgobtransformer.com.
