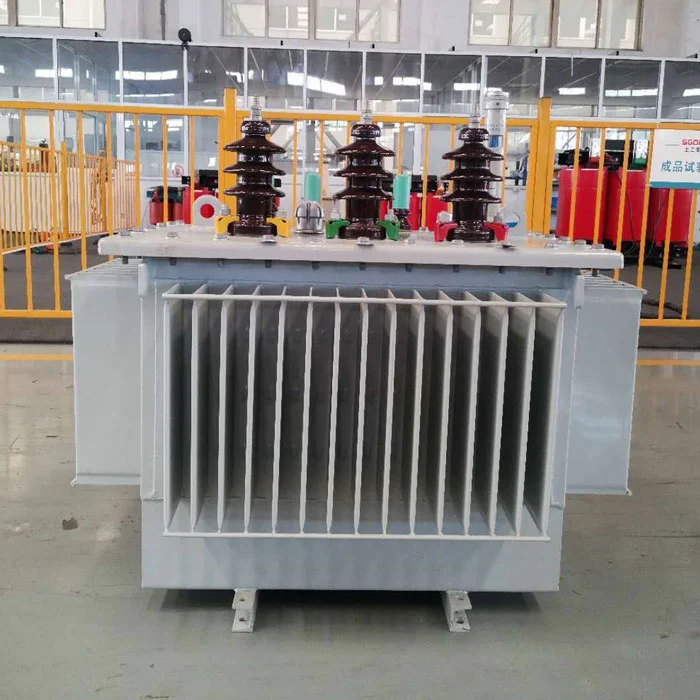

НаТрансформатор на нурнато на нафта од 80kvaе запечатен уред за конверзија на електрична енергија изработен со ладно валани силиконски челични јадро и бакарни намотки без кислород. Се одликува со спирален дизајн на калем со надолжни канали за нафта за подобрување на внатрешната дисипација на топлина. Структурата отпорна на краток спој ги зајакнува крајните потпори за заштита од минливи струја. Посветен механизам за кревање и систем за позиционирање обезбедуваат стабилност на транспортот.
НаТрансформатор на нурнато на нафта од 80kvaМоже да се користи во системите за дистрибуција на урбана енергија за да издржи флуктуации на дневното оптоварување, а дисипацијата на топлина што ја зголемуваат маслото обезбедува континуирана работа со целосен товар. Неговата структура отпорна на корозија ефикасно ја блокира корозијата на спреј со сол во влажните крајбрежни области.
Дизајнот на засилен изолација на маслото за масло за области со голема надморска височина го намалува ризикот од празнење на низок притисок.
| Модел | Капацитет (KVA) |
ХВ (KV) |
Lv (KV) |
Нема загуба на оптоварување (KW) |
Имбраност (%) |
Тежина (Кг) |
Димензија (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0.2-0.4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 година | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Растворените компоненти на гас редовно се анализираат со хроматографска анализа, а внатрешната дијагностицирање на дефекти се активира кога концентрациите на ацетилен се абнормални. Нивото на маслото се следи со помош на индикатор за прозорец со две бои, а се активира аларм за итни случаи кога нивото на маслото паѓа одеднаш. Годишно тестирање на јачина на диелектрична нафта се врши, а филтрацијата на вакуумско масло се изведува кога напонот на дефект паѓа под прагот.
Продолжената работа под одредена стапка на оптоварување резултираше со ниска температура на нафтата воТрансформатор на нурнато на нафта од 80kva, што доведува до анализа на вода и намалена јачина на изолација. Потребно е редовно загревање со целосен оптоварување за одржување на растворливоста на водата во маслото. Автоматското греење треба да се активира за време на зимските исклучувања за да се одржи температурата на нафтата.
Веднаш извршете тест за реакција на фреквенција на деформација на ликвидација и споредете го со референтен спектар. Проверете го поместувањето на завртките за задржување со закачување на капакот и користете ласерски опсег за да ги проверите аксијалните димензии. Изведете тест без оптоварување за да се следи за абнормална хармоника на вибрации. Ако јадрото е засновано на повеќе точки, расклопете и поправете ја изолацијата.
